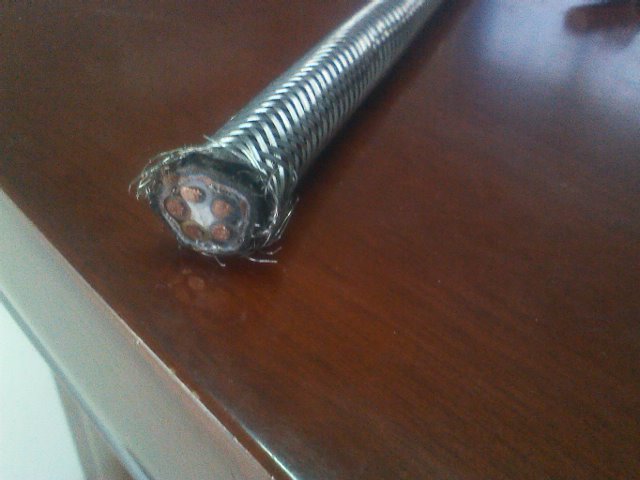

塑料絕緣耐火電纜
一、適用范圍
本產品適用于在火災中要求電纜在著火情況下仍能保持一定時間繼續運行的固定敷設、額定電壓0.6/1kV的電力傳輸和電力分配線路。
二、型號規格
1、字母對應含義。
NH－耐火型電纜 T-銅芯（省略） V-聚氯乙烯絕緣 V-聚氯乙烯護套
2、數字對應含義。
前一位：2-鋼帶鎧裝 3-細鋼絲鎧
后一位：2-聚氯乙烯護套
3、型號名稱及用途見表1。
表1
|
型 號 |
名 稱 |
|
NH-VV |
聚氯乙烯絕緣和護套耐火電力電纜 |
|
NH-VV22 |
聚氯乙烯絕緣和護套鋼帶鎧裝耐火電力電纜 |
|
NH-VV32 |
聚氯乙烯絕緣和護套細鋼絲鎧裝耐火電力電纜 |
4、規格見表2
表2
|
型 號 |
芯 數 |
導電線芯標稱截面（mm2） |
|
NH-VV |
1 |
1.5~300
10~185 |
|
NH-VV22 |
||
|
NH-VV |
2 |
1.5~185 |
|
NH-VV22 |
4~185 |
|
|
NH-VV |
3 |
1.5~240
2.5~240 |
|
NH-VV22 |
||
|
NH-VV |
4 |
2.5~240
2.5~150 |
|
NH-VV22 |
||
|
NH-VV |
3+1 |
4~240
4~240 |
|
NH-VV22 |
||
|
NH-VV |
5 |
2.5~120
2.5~120 |
|
NH-VV22 |
三、產品使用特性
1、敷設時電纜溫度不低于0℃，環境溫度低于0℃時，應對電纜進行預熱。
2、敷設的彎曲半徑不小于電纜外徑的15倍。
3、電纜敷設后，應經受直流耐壓試驗，時間15分，試驗電壓3.5kV。
在空氣中敷設
1、單芯電纜平行敷設時中心距離：185mm2及以下為電纜直徑的2倍，240mm2及以上為90mm。
2、周圍環境溫度：30℃
3、導電線芯最高允許溫度：70℃
4、不同環境溫度下載流量的校正系數：
|
環境溫度 |
20℃ |
25℃ |
35℃ |
40℃ |
45℃ |
|
校正系數 |
1.12 |
1.06 |
0.94 |
0.87 |
0.79 |
直埋敷設
1、單芯電纜不接觸敷設時，中心距離為電纜直徑的2倍。
2、周圍環境溫度：25℃
3、導電線芯最高允許溫度：70℃
4、土壤熱阻系數：1.0 k·m/ w
5、直埋深度：0.7m
6、不同環境溫度下載流量校正系數：
|
環境溫度 |
20℃ |
25℃ |
35℃ |
40℃ |
45℃ |
|
校正系數 |
1.12 |
1.06 |
0.94 |
0.87 |
0.79 |
短路容量
|
導電線芯短路時允許最高溫度 |
最高允許的短路電流 |
|
130℃ |
1=94S/A |
《二》、額定電壓450/750V及以下聚氯乙烯絕緣及護套控制電纜
一、適用范圍
本產品適用于額定電壓（UO/U）450/750V及以下的各種火災危險較大，消防安全重要性較高場所的控制、監控回路及保護線路。
二、型號規格
1、字母對應含義
NH-耐火電纜 DD-低煙低鹵 WD-低煙無鹵 Z-阻燃 K-控制電纜 T－銅芯（省略） V-聚氯乙烯絕緣 YJ－交聯聚乙烯絕緣 E-聚烯烴絕緣 P-銅絲屏蔽 P2-銅塑帶屏蔽 P3-鋁塑帶屏蔽 V－聚氯乙烯護套 E-聚烯烴護套
2、數字對應含義。
前一位：2-鋼帶鎧裝 4-聚烯烴護套
后一位：2-聚氯乙烯護套
3、型號名稱見表1。
表1
|
型 號 |
名 稱 |
|
NH-KVV |
聚氯乙烯絕緣、聚氯乙烯護套耐火控制電纜 |
|
NH-KVVP |
聚氯乙烯絕緣、聚氯乙烯護套、銅絲編織總屏蔽耐火控制電纜 |
|
NH-KVVP2 |
聚氯乙烯絕緣、聚氯乙烯護套、銅塑復合帶繞包屏蔽耐火控制電纜 |
|
NH-KVVP3 |
聚氯乙烯絕緣、聚氯乙烯護套、鋁塑復合帶繞包屏蔽耐火控制電纜 |
|
NH-KVV22 |
聚氯乙烯絕緣、聚氯乙烯護套、雙鋼帶鎧裝耐火控制電纜 |
|
DDZNH-KVV |
低煙低鹵阻燃型聚氯乙烯絕緣、聚氯乙烯護套耐火控制電纜 |
|
DDZNH-KVVP |
低煙低鹵阻燃型聚氯乙烯絕緣、聚氯乙烯護套、銅絲編織總屏蔽耐火控制電纜 |
|
DDZNH-KVVP2 |
低煙低鹵阻燃型聚氯乙烯絕緣、聚氯乙烯護套、銅塑復合帶繞包屏蔽耐火控制電纜 |
|
DDZNH-KVVP3 |
低煙低鹵阻燃型聚氯乙烯絕緣、聚氯乙烯護套、鋁塑復合帶繞包屏蔽耐火控制電纜 |
|
DDZNH-KVV22 |
低煙低鹵阻燃型聚氯乙烯絕緣、聚氯乙烯護套、雙鋼帶鎧裝耐火控制電纜 |
|
NH-KYJV |
交聯聚乙烯絕緣、聚氯乙烯護套耐火控制電纜 |
|
NH-KYJVP |
交聯聚乙烯絕緣、聚氯乙烯護套、銅絲編織總屏蔽耐火控制電纜 |
|
NH-KYJVP2 |
交聯聚乙烯絕緣、聚氯乙烯護套、銅塑復合帶繞包屏蔽耐火控制電纜 |
|
NH-KYJVP3 |
交聯聚乙烯絕緣、聚氯乙烯護套、鋁塑復合帶繞包屏蔽耐火控制電纜 |
|
NH-KYJV22 |
交聯聚乙烯絕緣、聚氯乙烯護套、雙鋼帶鎧裝耐火控制電纜 |
|
DDZNH-KYJV |
低煙低鹵阻燃型交聯聚乙烯絕緣、聚氯乙烯護套耐火控制電纜 |
|
DDZNH-KYJVP |
低煙低鹵阻燃型交聯聚乙烯絕緣、聚氯乙烯護套、銅絲編織總屏蔽耐火控制電纜 |
|
DDZNH-KYJVP2 |
低煙低鹵阻燃型交聯聚乙烯絕緣、聚氯乙烯護套、銅塑復合帶繞包屏蔽耐火控制電纜 |
|
DDZNH-KYJVP3 |
低煙低鹵阻燃型交聯聚乙烯絕緣、聚氯乙烯護套、鋁塑復合帶繞包屏蔽耐火控制電纜 |
|
DDZNH-KYJV22 |
低煙低鹵阻燃型交聯聚乙烯絕緣、聚氯乙烯護套、雙鋼帶鎧裝耐火控制電纜 |
|
WDZNH-KEE |
低煙無鹵阻燃型聚烯烴絕緣、聚烯烴護套耐火控制電纜 |
|
WDZNH-KEEP |
低煙無鹵阻燃型聚烯烴絕緣、聚烯烴護套、銅絲編織總屏蔽耐火控制電纜 |
|
WDZNH-KEEP2 |
低煙無鹵阻燃型聚烯烴絕緣、聚烯烴護套、銅塑復合帶繞包屏蔽耐火控制電纜 |
|
WDZNH-KEEP3 |
低煙無鹵阻燃型聚烯烴絕緣、聚烯烴護套、鋁塑復合帶繞包屏蔽耐火控制電纜 |
|
WDZNH-KEE24 |
低煙無鹵阻燃型聚烯烴絕緣、聚烯烴護套、雙鋼帶鎧裝耐火控制電纜 |
4、規格見表2
表2
|
型 號 |
芯 數 |
導電線芯標稱截面（mm2） |
|
NH-KVV、NH-KVVP、NH-KVVP2、NH-KVV22、NH-KYJV、NH-KYJVP、NH-KYJVP2、NH-KYJV22、WDZNH-KEE、WDZNH-KEEP、WDZNH-KEEP2、WDZNH-KEE24 |
2～37 |
1.5～10 |
三、產品使用特性
1、額定電壓（U0/U）：450/750V
2、電纜導體的最高長期允許工作溫度：
交聯聚乙烯（XLPE）絕緣電纜為：90℃
聚氯乙烯（PVC）絕緣電纜為：70℃、90℃、105℃（根據型號后的耐溫等級而定）；
低煙無鹵阻燃聚烯烴（HFPO）絕緣電纜為：70℃、90℃、（根據型號后的耐溫等級而定）。
3、電纜的最低允許敷設溫度應不低于0℃，低于最低允許敷設溫度時應預先加熱。
4、電纜推薦允許彎曲半徑應不小于電纜外徑的12倍。
5、電纜的耐火特性
電纜能經受GB/T19216（IEC60331）規定的耐火試驗：電纜在額定電壓450/750V下，并處于750～800℃（B類）或950～1000℃（A）類溫度的火焰燃燒中，能維持90分鐘的正常運行。
6、電纜的燃燒特性
低煙低鹵阻燃（/NB）型耐火電纜燃燒時煙濃度應符合GB/T17651（IEC61034）規定，燃燒析出氣體中HCL含量應≤100mg/g符合GB/T17650(IEC60754-1)要求。
低煙無鹵阻燃（/NC）型電纜燃燒時煙濃度應符合GB/T17651（IEC61034）規定，燃燒析出氣體水溶液的pH值≥4.3，電導率≤10μs/mm符合GB/T17650(IEC60754-2)要求。
7、電纜的導體直流電阻及絕緣電阻符合塑料絕緣和護套控制電纜的相應參數。
